Allineamento manuale della testina di stampa

È necessario preparare: due fogli di carta comune in formato A4 o Letter

1. Controllare che la stampante sia accesa.

2. Caricare due fogli di carta comune in formato A4 o Letter nel cassetto.

   • Caricamento di carta comune nel cassetto

3. Selezionare (Impostazione) nella schermata HOME.

   • Utilizzo del touchscreen

   Viene visualizzata la schermata Menu Impostazione (Setup menu).

4. Selezionare Manutenzione (Maintenance).

   Viene visualizzata la schermata Manutenzione (Maintenance).

5. Selezionare Allin. test. di stampa - Manuale (Print Head Alignment - Manual).



   Viene visualizzata la schermata di conferma.

   Nota

   • Per stampare e verificare i valori correnti di allineamento della posizione della testina, selezionare Stampa valore allineam. testina (Print the Head Alignment Value).

6. Controllare il messaggio e selezionare Sì (Yes).

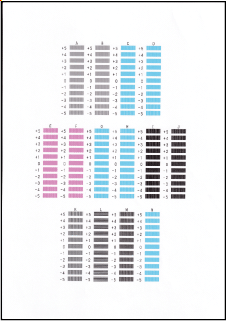

   Verrà stampato il foglio con il motivo di allineamento della testina di stampa.

7. Quando viene visualizzato I motivi sono stati stampati correttamente? (Did the patterns print correctly?), assicurarsi che il motivo sia stato stampato correttamente e in questo caso, selezionare Sì (Yes).

8. Controllare il messaggio e selezionare Avanti (Next).

   Viene visualizzata la schermata di immissione dei valori di allineamento della posizione della testina.



9. Esaminare i primi motivi e toccare A. Selezionare il numero del motivo nella colonna A in cui le strisce/righe sono meno evidenti.



   Nota

   • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le strisce verticali sono meno evidenti.

     Strisce verticali tenui



     Strisce verticali evidenti



   • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature orizzontali sono meno evidenti.

     Striature orizzontali tenui



     Striature orizzontali evidenti



10. Ripetere questa procedura finché non stati immessi i numeri dei motivi delle colonne da B ad N, quindi selezionare OK.

11. Controllare il messaggio e selezionare OK.

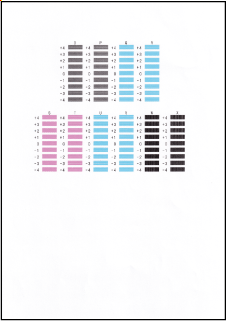

    Viene stampato il secondo gruppo di motivi.

12. Esaminare i secondi motivi e selezionare O. Nella colonna O trovare il motivo in cui le strisce sono meno evidenti e selezionare il numero di tale motivo.



    Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le strisce verticali sono meno evidenti.

      Strisce verticali tenui



      Strisce verticali evidenti



13. Ripetere questa procedura finché non stati immessi i numeri dei motivi delle colonne da P a X, quindi selezionare OK.

14. Quando viene visualizzato il messaggio di conferma, toccare OK.
